MU-0808 8×8 digitalna audio matrica

FHBAVTEC MU-0808 8×8 digitalna audio matrica je 8×8 digitalni audio matrični procesor poslovnog razreda dizajniran za složeno usmjeravanje signala, precizno miksanje i naprednu dinamičku obradu u profesionalnim AV okruženjima. Pokretan industrijskim standardnim ADI SHARC 21489 DSP motorom koji radi na 450 MHz SIMD, MU‑0808 pruža audio izvođenje ultra-niske latencije i izvornu vjernost zvuka u poslovnim sobama za sastanke, visokoškolskim dvoranama, vladinim ustanovama i višenamjenskim prostorima za događaje.

Uklopljen u kompaktnu 1U čeličnu šasiju za montažu na stalak, MU‑0808 ujedinjuje bitne audio DSP algoritme—uključujući poništavanje akustične jeke (AEC), prilagodljivo potiskivanje povratne sprege (AFC), aktivnu kontrolu buke (ANC), automatsko miješanje dijeljenja pojačanja, parametarski/grafički EQ, dinamičku kompresiju i matricu Usmjeravanje. S višeprotokolnim kontrolnim sučeljima uključujući Ethernet (TCP/IP), RS232, RS485 i prilagodljive GPIO logičke priključke, MU‑0808 pruža mogućnost besprijekorne integracije za moderne AV sustave.

Ključne značajke

• 8 analognih ulaza i 8 analognih izlaza:Balansirani Phoenix blok terminalni konektori koji podržavaju linijske/mikrofonske signale s individualnom kontrolom pojačanja.

•ADI SHARC 21489 DSP arhitektura:SIMD procesor s pomičnim zarezom od 450 MHz visokih performansi rukuje intenzivnim audio algoritmima u stvarnom vremenu.

•Pro-Audio rezolucija:24-bitna / 48 kHz digitalna brzina uzorkovanja koja pruža transparentnu audio konverziju i dinamički raspon.

• Poništavanje akustične jeke (AEC):Hardverski ubrzani AEC algoritam eliminira akustičnu povratnu informaciju i glasovne odjeke udaljene strane tijekom udaljenih videokonferencija.

• Automatsko upravljanje povratnom spregom (AFC):Algoritam dinamičkog filtriranja usjeka identificira i potiskuje akustičnu povratnu informaciju (zavijanje) u stvarnom vremenu.

• Aktivna kontrola buke (ANC) i automatsko miješanje:Smanjenje pozadinske buke upareno s automatskim miksanjem dijeljenja pojačanja za upravljanje više mikrofona.

• Sveobuhvatni EQ & Dynamics:Višepojasni parametarski EQ (PEQ), Graphic EQ, High-Pass/Low-Pass filteri, Expander, Compressor, Limiter i Dynamic Noise Gate.

• Matrix Routing & Channel Delay:Proizvoljna dodjela signala i miješanje preko 8×8 križnih točaka s do 1200 ms podesivim kašnjenjem po kanalu.

• USB audio sučelje klase:1‑in/1‑out USB audio sučelje bez upravljačkog programa za besprijekornu integraciju s platformama softverskih kodeka (Zoom, Microsoft Teams, Webex).

• Podesiva GPIO integracija:8 programibilnih ulazno/izlaznih priključaka opće namjene za logiku prekidača, pozivanje scene i isključivanje zvuka u hitnim slučajevima.

• Fleksibilna kontrola sustava:Podrška za dvosmjerne naredbe putem Etherneta, RS232 i RS485 za upravljačke sustave trećih strana i automatizaciju praćenja kamera.

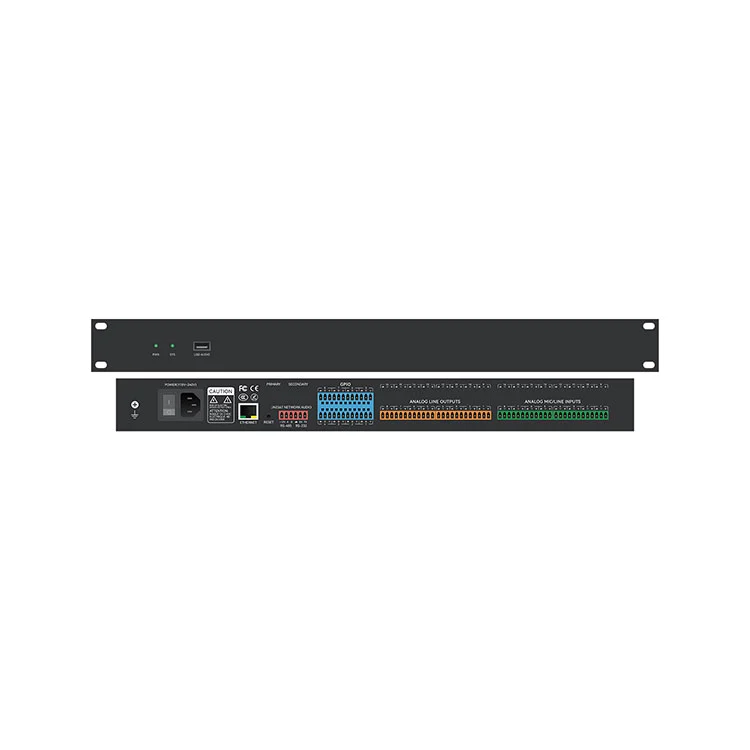

• 1U Rack kućište:Standardni 19‑inčni 1U dizajn koji se može montirati u stalak za besprijekorno postavljanje u stalak.

DSP jezgra obrade

MU-0808 8×8 digitalna audio matrica pruža intuitivnu i fleksibilnu DSP matričnu arhitekturu koja integratorima sustava omogućuje prilagodbu lanaca obrade signala prema specifičnim akustičnim zahtjevima mjesta:

• AEC (Akustično poništavanje odjeka): Visokoučinkovito poništavanje odjeka optimizirano za full-duplex interaktivnu konferenciju, sprječavajući povratnu informaciju udaljenog zvučnika.

• AFC (Adaptive Feedback Suppression): Detekcija povratne informacije u stvarnom vremenu i adaptivno filtriranje frekvencije usjeka za održavanje maksimalnog dobitka sustava prije povratne sprege.

• Automatski mikser (algoritam dijeljenja pojačanja): Automatski balansira pojačanje na višestrukim aktivnim mikrofonskim kanalima kako bi se održalo stabilno pojačanje sustava i razumljivost govora.

• Paket za izjednačavanje: neovisni višepojasni PEQ, grafički EQ, visokopropusni, niskopropusni i svepropusni filtri za precizno ugađanje zvučnika i korekciju prostorije.

• Dynamics Suite: ulazno/izlazni proširivači, kompresori, limitatori, kontroleri dinamičkog raspona i ograničenja buke za upravljanje prostorom za visinu.

• Matrično usmjeravanje i usklađivanje: dodjeljivanje križnih točaka s kontrolom faze, podešavanjem pojačanja i digitalnim usklađivanjem kašnjenja do 1200 ms po izlaznoj liniji.

Kontrola i integracija sustava

Dizajniran za profesionalne dizajne AV sustava, MU-0808 8×8 digitalna audio matrica nudi robusne mogućnosti povezivanja i upravljanja:

• PC upravljački softver: Namjenski Windows GUI softver omogućuje vizualnu konfiguraciju DSP lanaca, matrica usmjeravanja, krivulja odgovora EQ-a i GPIO mapiranja preko TCP/IP-a u stvarnom vremenu.

• Centralizirana automatizacija: Otvoreni serijski protokol preko RS232/RS485 za integraciju s Crestron, AMX, Extron i drugim kontrolnim procesorima.

• Integracija praćenja kamere: izravni izlaz serijskih naredbi za pokretanje unaprijed postavljenih postavki PTZ kamere na temelju aktivne aktivnosti vrata mikrofona.

• GPIO logička kontrola: 8 višenamjenskih logičkih priključaka koji se mogu konfigurirati za vanjske zatvarače kontakata, fizičke potenciometre za glasnoću, LED indikatore ili nadjačavanje požarnog alarma u hitnim slučajevima.

Ciljane aplikacije

• Poslovne dvorane za sastanke i konferencijski centri: pojačanje govora visoke razlučivosti i videokonferencije bez jeke.

• Visoko obrazovanje i predavaonice: automatsko miješanje s više mikrofona, okidač za praćenje kamere i distribucija matrice u sobi.

• Državni i zapovjedni centri: visokopouzdana audio obrada s fizičkim GPIO nadjačavanjima u hitnim slučajevima.

• Višenamjenske dvorane i prostori za događanja: dinamička distribucija zvuka i usklađivanje zone kašnjenja.

• Komercijalni AV sustavi: višezonska distribucija pozadinske glazbe i matrični sustavi straničenja.

Tehničke specifikacije

Često postavljana pitanja

P1: Podržava li FHBAVTEC MU‑0808 poništavanje jeke za platforme za videokonferencije s mekim kodekom kao što su Zoom ili Microsoft Teams?

Odgovor: Da. MU-0808 8×8 digitalna audio matrica ima namjensko hardversko poništavanje akustične jeke (AEC) i integrirano 1‑u/1‑out USB audio sučelje. Spajanjem MU‑0808 na računalo u konferencijskoj sobi putem USB-a, procesor isporučuje obrađene mikrofonske signale bez jeke izravno u Zoom, Microsoft Teams ili Webex dok istovremeno eliminira odjeke govora na udaljenom kraju i lokalno akustično zavijanje.

P2: Kako je MU‑0808 konfiguriran i može li se integrirati s AV kontrolnim sustavima trećih strana?

Odgovor: MU‑0808 je konfiguriran pomoću Windows PC softvera za kontrolu preko Etherneta (TCP/IP), pružajući vizualno sučelje za usmjeravanje signala, podešavanje EQ-a, dinamičku obradu i upravljanje unaprijed postavljenim scenama. Za integraciju treće strane, jedinica ima otvorene RS232 i RS485 upravljačke protokole, omogućujući potpunu kontrolu putem Crestron, Extron, AMX ili kontrolera za praćenje PTZ kamera.

P3: Koje se funkcije mogu dodijeliti 8 konfigurabilnih GPIO priključaka?

Odgovor: 8 GPIO logičkih portova može se neovisno programirati kao digitalni ulazi ili izlazi. Uobičajeni slučajevi upotrebe integracije uključuju povezivanje fizičkih tipki za pozivanje unaprijed postavljenih scena, povezivanje s LED indikatorima statusa, pokretanje isključivanja zvuka sustava za hitne slučajeve putem zatvaranja kontakata protupožarnog alarma ili povezivanje analognih potenciometara za kontrolu glasnoće zone na zidu.

P4: Omogućuje li MU‑0808 fantomsko napajanje za kondenzatorske mikrofone i kako se podešava pojačanje?

Odgovor: Da. Svih 8 analognih ulaza ima individualno preklopivo +48V fantomsko napajanje koje se može konfigurirati putem upravljačkog softvera, što ga čini potpuno kompatibilnim s profesionalnim kondenzatorskim i graničnim mikrofonima. Pojačanje ulaznog pretpojačala može se podesiti od 0 do +48 dBu u softveru kako bi se prilagodili različitim izvorima mikrofona i linijske razine.
